Oracle 2022-07-28

使用DBCA命令行搭建Oracle ADG的详细步骤

前言

Oracle Data Guard是Oracle MAA(Maximum Availability Architecture)中的成员之一。从Oracle 7i版本开始推出STANDBY DATABASE的概念，慢慢受到大家的欢迎。随着Oracle数据库版本的更迭，搭建备库的方式多种多样。今天介绍一种创建物理备库的新方式，从12C版本开始推出：使用 DBCA 命令行。

DBCADG LOGO

dbca -createDuplicateDB -createAsStandby -dbUniqueName

优缺点：方便快捷，搭建速度较快。但是会影响主库的性能，执行过程报错不方便排查。

具体命令可参考：

dbca -silent -createDuplicateDB
-gdbName global_database_name
-primaryDBConnectionString easy_connect_string_to_primary
-sid database_system_identifier
[-createAsStandby
[-dbUniqueName db_unique_name_for_standby]]
[-customScripts scripts_list]

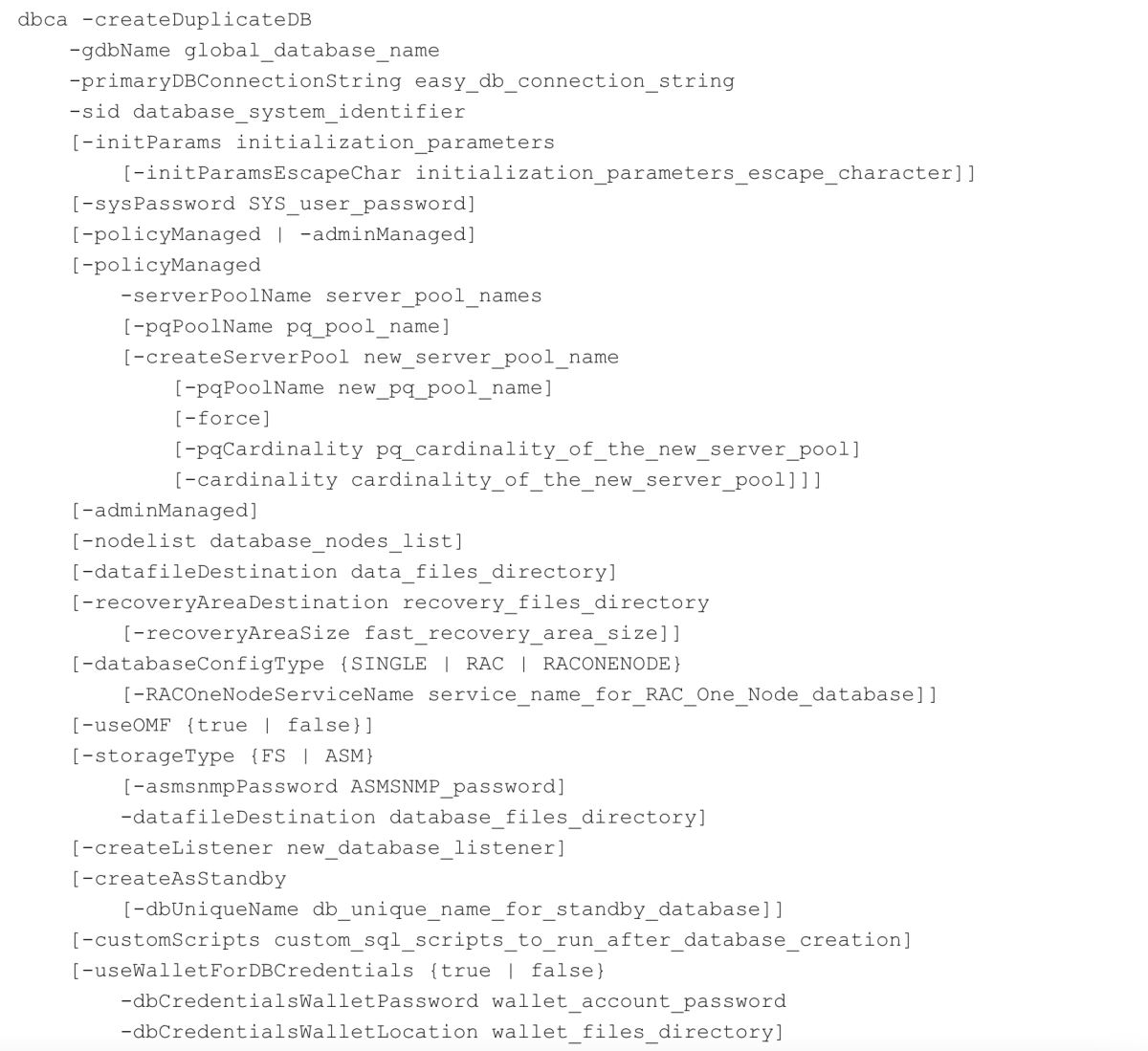

更详细参数可参考：The createDuplicateDB command creates a duplicate of an Oracle database.

在这里插入图片描述

12.2.0.1开始支持DBCA创建物理备库：

主库必须是单机环境，非RAC数据库。

主库必须是非CDB环境。

18c之后，以上限制已经取消，支持主库是CDB和RAC环境。

一、环境准备

环境安装过程忽略，可参考：

30分钟！一键部署Oracle 19C单机CDB+PDB

本次测试尽量按照生产环境升级进行模拟：

节点	主机版本	主机名	实例名	Oracle版本	IP地址
rac01	rhel7.9	rac01	cdb19c	19.3.0（补丁 29585399）	10.211.55.100
rac02	rhel7.9	rac02	orcl+cdb19c	19.3.0（补丁 29585399）	10.211.55.101
备库	rhel7.9	dbca_stby	不创建实例	19.3.0（补丁 29585399）	10.211.55.110

注意：

1、db_unique_name主备库不能相同。

2、db_name主备库需保持一致。

3、主备库DB版本需保持一致。

Oracle测试环境安装：

可参考：DBA运维福音：10分钟，Linux一行命令安装Oracle数据库

主库RAC环境一键安装：

./OracleShellInstall.sh -i 10.211.55.100 `#Public ip`\
-n rac `# hostname`\
-c TRUE `# cdb`\
-pb orcl `# pdb`\
-o cdb19c `# oraclesid`\
-rs oracle `# root password`\
-op oracle `# oracle password`\
-gp oracle `# grid password`\
-b /u01/app `# install basedir`\
-s AL32UTF8 `# characterset`\
-pb1 10.211.55.100 -pb2 10.211.55.101 `# node public ip`\
-vi1 10.211.55.102 -vi2 10.211.55.103 `# node virtual ip`\
-pi1 1.1.1.1 -pi2 1.1.1.2 `# node private ip`\
-si 10.211.55.105 `# scan ip`\
-dd /dev/sdc `# asm data disk`\
-od /dev/sdb `# asm ocr disk`\
-or EXTERNAL `# asm ocr redundancy`\
-dr EXTERNAL `# asm data redundancy`\
-on OCR `# asm ocr diskgroupname`\
-dn DATA `# asm data diskgroupname`\
-puf eth0 -prf eth1 `# network fcname`\
-tsi 10.211.55.200 `# timeserver`\
-gpa 32545008 `# Grid PSU NUMBER`

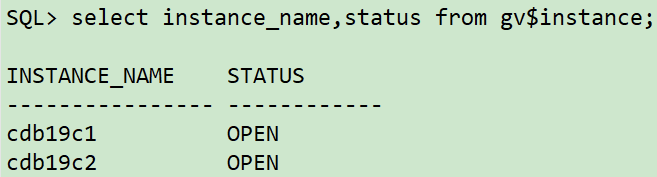

rac数据库实例

备库一键安装：（备库仅安装ORACLE软件，不建库）

./OracleShellInstall.sh -i 10.211.55.110 -n dbca_stby -o cdb19c -opa 32545013 -w Y

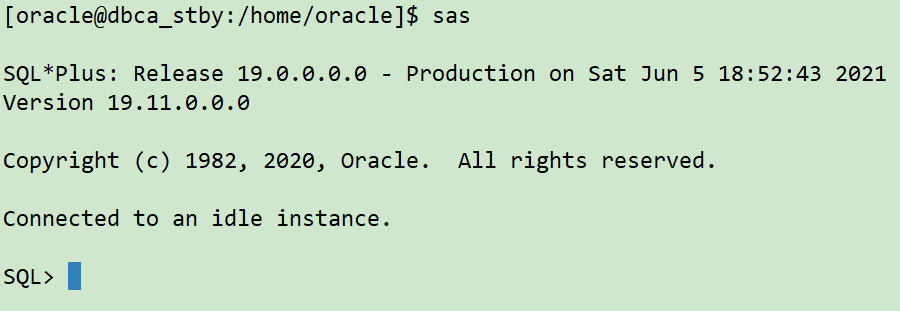

备库Oracle软件

二、ADG搭建准备

a.配置hosts文件

主库：

cat <<EOF >> /etc/hosts
##FOR DG BEGIN
10.211.55.110 dbca_stby
##FOR DG END
EOF

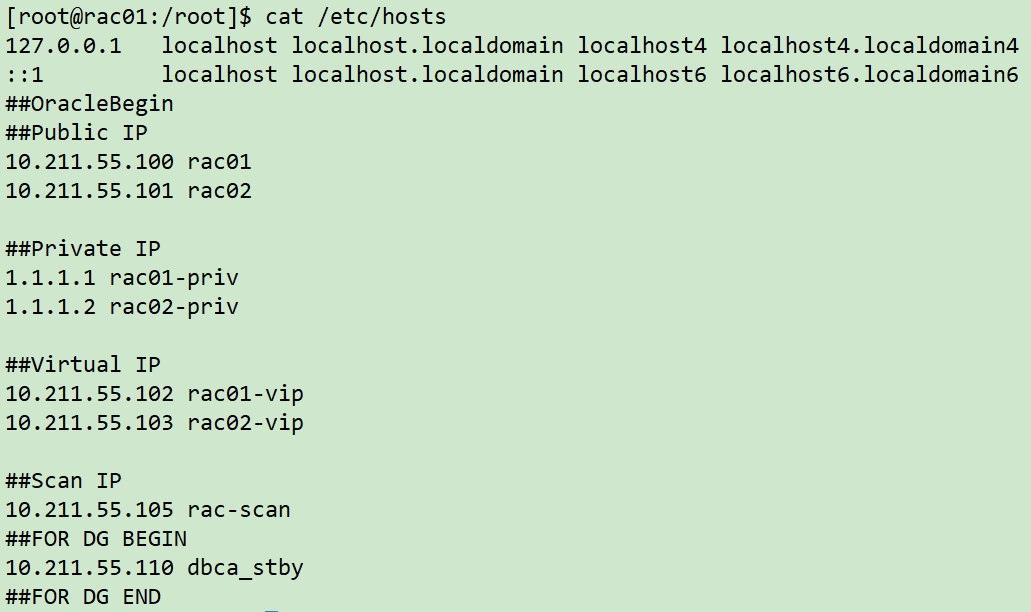

rac01 hosts文件

备库：

cat <<EOF >> /etc/hosts
##FOR DG BEGIN
10.211.55.100 rac01
10.211.55.101 rac02
10.211.55.105 rac-scan
##FOR DG END
EOF

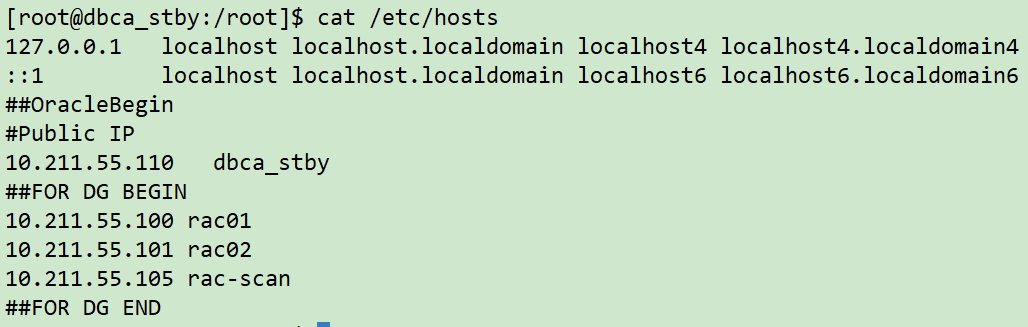

备库hosts文件

b.配置静态监听和TNS

listener.ora增加静态监听：

grid用户执行:

rac01

cat <<EOF >> $TNS_ADMIN/listener.ora
##FOR DG BEGIN
SID_LIST_LISTENER =
(SID_LIST =
(SID_DESC =
(GLOBAL_DBNAME = cdb19c)
(ORACLE_HOME = /u01/app/oracle/product/19.3.0/db)
(SID_NAME = cdb19c1)
)
)
##FOR DG END
EOF

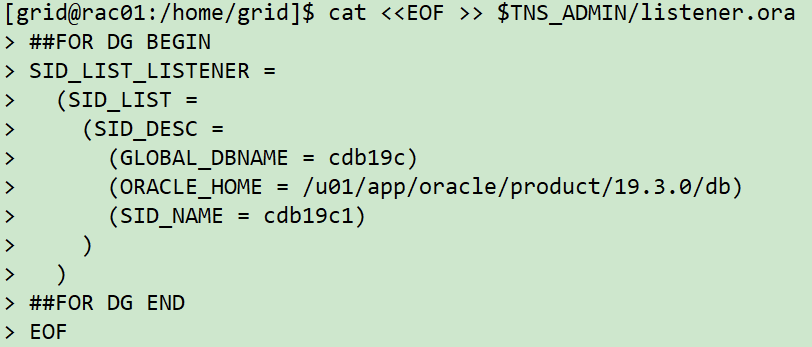

rac01静态参数添加

rac02

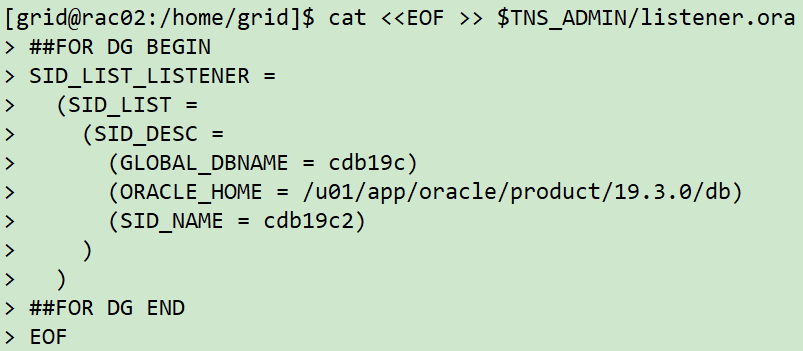

rac02静态监听添加

备库

cat <<EOF >>$TNS_ADMIN/listener.ora
##FOR DG BEGIN
SID_LIST_LISTENER =
(SID_LIST =
(SID_DESC =
(GLOBAL_DBNAME = cdb19c_stby)
(ORACLE_HOME = /u01/app/oracle/product/19.3.0/db)
(SID_NAME = cdb19c_stby)
)
)
##FOR DG END
EOF

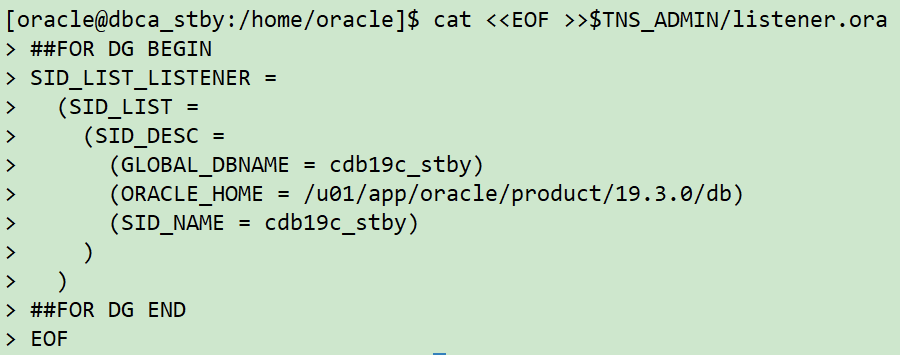

DG添加静态监听

重启监听

#主库RAC重启监听
srvctl stop listener
srvctl start listener

##备库重启监听
lsnrctl start

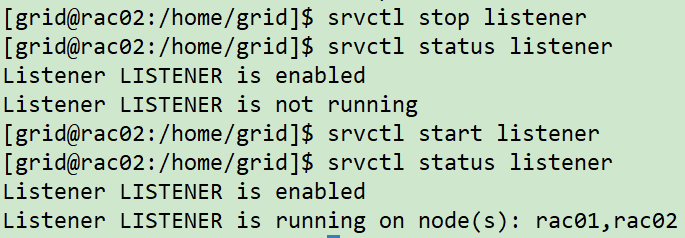

重启监听 rac01监听 rac02监听
备库监听

tnsnames.ora增加TNS：

oracle用户执行:

cat <<EOF >> $TNS_ADMIN/tnsnames.ora
##FOR DG BEGIN
CDB19C =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = rac-scan)(PORT = 1521))
)
(CONNECT_DATA =
(SERVICE_NAME = cdb19c)
)
)
CDB19C1 =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = rac01)(PORT = 1521))
)
(CONNECT_DATA =
(SERVICE_NAME = cdb19c)
)
)
CDB19C2 =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = rac02)(PORT = 1521))
)
(CONNECT_DATA =
(SERVICE_NAME = cdb19c)
)
)
CDB19C_STBY =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = dbca_stby)(PORT = 1521))
)
(CONNECT_DATA =
(SERVICE_NAME = cdb19c_stby)
)
)
##FOR DG BEGIN
EOF

tnsping测试连通性：

tnsping cdb19c
tnsping cdb19c1
tnsping cdb19c2
tnsping cdb19c_stby

cdb19c tnsping

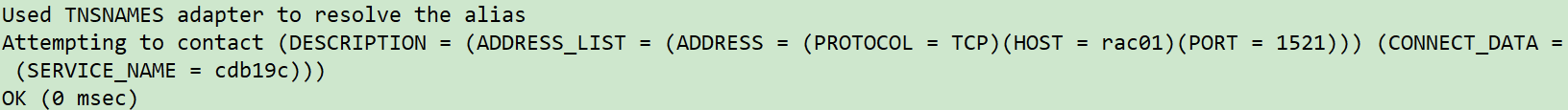

cdb19c1 tnsping

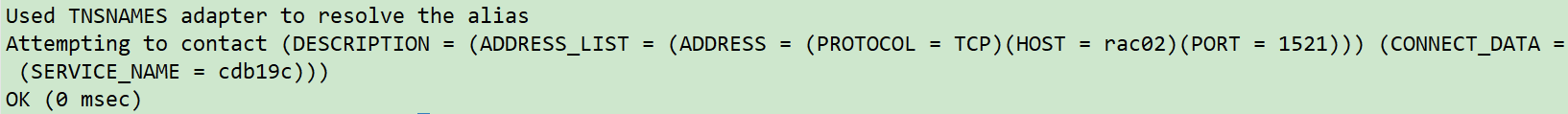

cdb19c2 tnsping

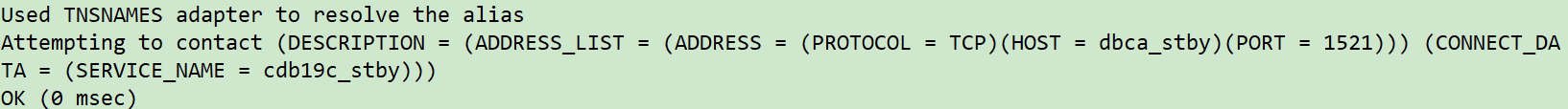

备库tnsping

c.主库配置参数

SQL> select force_logging,log_mode,cdb from gv$database;

FORCE_LOGGING LOG_MODE CDB
—————————————
YES ARCHIVELOG YES

如果没有开启强制日志：

alter database force logging;

如果没有开启归档日志：

shutdown immediate
startup mount
alter database archivelog;
alter database open;
alter pluggable database all open;

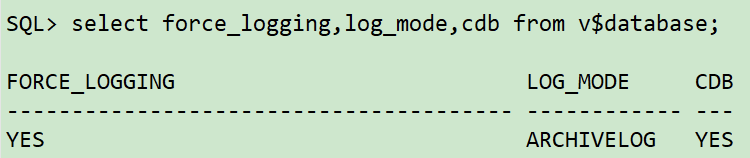

归档模式强制日志

d.主库添加stanby log文件

set line222
col member for a60

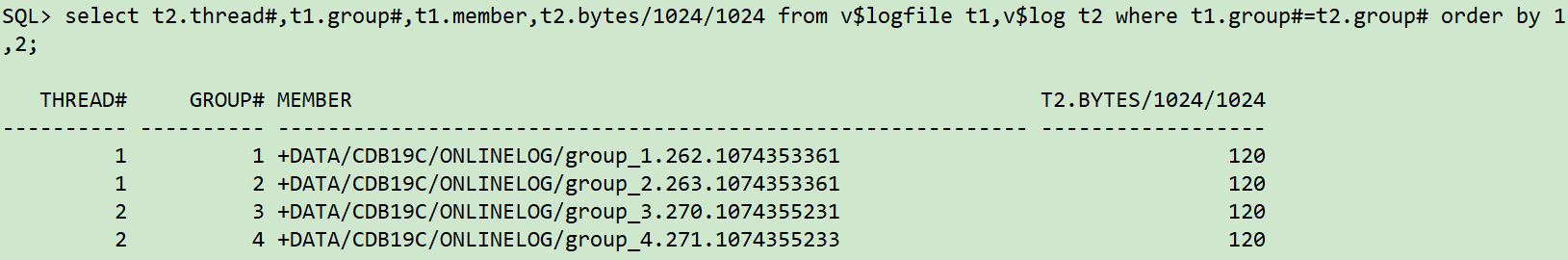

select t2.thread#,t1.group#,t1.member,t2.bytes/1024/1024 from v$logfile t1,v$log t2 where t1.group#=t2.group# order by 1,2;

在线日志文件

–需要注意：
–1.stanby log日志大小至少要和redo log日志一样大小，不能小于
–2.stanby log数量： standby logfile=(1+logfile组数)=(1+2)=3组,每个thread需要加3组standby logfile.
–3.thread要与redo log保持一致，如果是rac，需要增加多个thread对应的standby log

ALTER DATABASE ADD STANDBY LOGFILE thread 1
group 5 (‘+DATA’) SIZE 120M,
group 6 (‘+DATA’) SIZE 120M,
group 7 (‘+DATA’) SIZE 120M;

ALTER DATABASE ADD STANDBY LOGFILE thread 2
group 8 (‘+DATA’) SIZE 120M,
group 9 (‘+DATA’) SIZE 120M,
group 10 (‘+DATA’) SIZE 120M;

在这里插入图片描述

select t2.thread#,t1.group#,t1.member,t2.bytes/1024/1024 from v$logfile t1,v$standby_log t2 where t1.group#=t2.group# order by 1,2;

standby_log

三、DBCA创建物理备库

oracle用户执行:

dbca -silent -createDuplicateDB \
-gdbName cdb19c \
-sid cdb19c \
-sysPassword oracle \
-primaryDBConnectionString 10.211.55.105:1521/cdb19c \
-nodelist dbca_stby \
-databaseConfigType SINGLE \
-createAsStandby -dbUniqueName cdb19c_stby \
-datafileDestination ‘/oradata’

DBCA创建过程
创建情况检查

DBCA物理DG创建成功。

四、配置主库+备库DG参数

–主库设置DG参数
ALTER SYSTEM SET LOG_ARCHIVE_CONFIG=’DG_CONFIG=(CDB19C,CDB19C_STBY)’ sid=’*’;
ALTER SYSTEM SET LOG_ARCHIVE_DEST_1=’LOCATION=+DATA VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=CDB19C’ sid=’*’;
ALTER SYSTEM SET LOG_ARCHIVE_DEST_2=’SERVICE=cdb19c_stby ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=CDB19C_STBY’ sid=’*’;
ALTER SYSTEM SET LOG_ARCHIVE_DEST_STATE_2=ENABLE sid=’*’;
ALTER SYSTEM SET LOG_ARCHIVE_MAX_PROCESSES=4 sid=’*’;
ALTER SYSTEM SET FAL_SERVER=CDB19C_STBY sid=’*’;
ALTER SYSTEM SET FAL_CLIENT=CDB19C sid=’*’;
ALTER SYSTEM SET DB_FILE_NAME_CONVERT=’+DATA’,’/oradata/CDB19C_STBY’ SCOPE=SPFILE sid=’*’;
ALTER SYSTEM SET LOG_FILE_NAME_CONVERT=’+DATA’,’/oradata/CDB19C_STBY’ SCOPE=SPFILE sid=’*’;
ALTER SYSTEM SET STANDBY_FILE_MANAGEMENT=AUTO sid=’*’;

注意：RAC修改参数需要加上 sid='*'，修改多个实例。

–备库设置DG参数
ALTER SYSTEM SET LOG_ARCHIVE_CONFIG=’DG_CONFIG=(CDB19C_STBY,CDB19C)’;
ALTER SYSTEM SET LOG_ARCHIVE_DEST_1=’LOCATION=/archivelog VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=CDB19C_STBY’;
ALTER SYSTEM SET LOG_ARCHIVE_DEST_2=’SERVICE=CDB19C ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=CDB19C’;
ALTER SYSTEM SET LOG_ARCHIVE_DEST_STATE_2=ENABLE;
ALTER SYSTEM SET LOG_ARCHIVE_MAX_PROCESSES=4;
ALTER SYSTEM SET FAL_SERVER=CDB19C;
ALTER SYSTEM SET FAL_CLIENT=CDB19C_STBY;
ALTER SYSTEM SET DB_FILE_NAME_CONVERT=’/oradata/CDB19C_STBY’,’+DATA’ SCOPE=SPFILE;
ALTER SYSTEM SET LOG_FILE_NAME_CONVERT=’/oradata/CDB19C_STBY’,’+DATA’ SCOPE=SPFILE;
ALTER SYSTEM SET STANDBY_FILE_MANAGEMENT=AUTO;

查看OMF参数配置：

show parameter db_create_file_dest

注意：如果同时设置OMG和DB_FILE_NAME_CONVERT参数，则优先OMF参数。

五、开启日志应用

##备库执行
alter database recover managed standby database using current logfile disconnect from session;

##主库执行
alter system set log_archive_dest_state_2=enable sid=’*’;

同步情况检查
standby_log同步情况

六、测试同步

主库创建测试数据：

alter session set container=orcl;

创建连接用户

sqlplus lucifer/lucifer@orcl

创建测试数据

备库查看是否同步：

在这里插入图片描述

至此，ADG已搭建完毕。感谢食用~

参考文章：

官方文档12c：Using DBCA to Create a Data Guard Standby 12C

官方文档19c：Using DBCA to Create a Data Guard Standby 19C

官方文档21c：Using DBCA to Create a Data Guard Standby 21C

MOS文档：Creating a Physical Standby database using DBCA duplicate (Doc ID 2283697.1)
