MySQL数据库实现高可用架构之MHA的实战
一、MySQL MHA介绍
MHA(MasterHigh Availability)是一款开源的 MySQL 的高可用程序,它为 MySQL 主从复制架构提供了 automating master failover 功能。MHA 在监控到 master 节点故障时,会提升其中拥有最新数据的 slave 节点成为新的master 节点,在此期间,MHA 会通过于其它从节点获取额外信息来避免一致性方面的问题。MHA 还提供了 master 节点的在线切换功能,即按需切换 master/slave 节点。
MHA 是由日本人 yoshinorim(原就职于DeNA现就职于FaceBook)开发的比较成熟的 MySQL 高可用方案。MHA 能够在30秒内实现故障切换,并能在故障切换中,最大可能的保证数据一致性。
1.1 什么是 MHA?
MHA(MasterHigh Availability)是一套优秀的MySQL高可用环境下故障切换和主从复制的软件。
MHA 的出现就是解决MySQL 单点的问题。
MySQL故障切换过程中,MHA能做到0-30秒内自动完成故障切换操作。
MHA能在故障切换的过程中最大程度上保证数据的一致性,以达到真正意义上的高可用。
1.2 MHA 的组成
1) MHA Node(数据节点)
MHA Node 运行在每台 MySQL 服务器上。
2) MHA Manager(管理节点)
MHA Manager 可以单独部署在一台独立的机器上,管理多个 master-slave 集群;也可以部署在一台 slave 节点上。
MHA Manager 会定时探测集群中的 master 节点。当 master 出现故障时,它可以自动将最新数据的 slave 提升为新的 master, 然后将所有其他的 slave 重新指向新的 master。整个故障转移过程对应用程序完全透明。
1.3 MHA 的特点
自动故障切换过程中,MHA试图从宕机的主服务器上保存二进制日志,最大程度的保证数据不丢失;
使用半同步复制,可以大大降低数据丢失的风险,如果只有一个slave已经收到了最新的二进制日志,MHA可以将最新的二进制日志应用于其他所有的slave服务器上,因此可以保证所有节点的数据一致性;
目前MHA支持一主多从架构,最少三台服务,即一主两从.
二、MySQL MHA搭建
实验思路:
1.MHA架构部分
1)数据库安装
2)一主两从
3)MHA搭建
2.故障模拟部分
1)主库失效
2)备选主库成为主库
3)原故障主库恢复重新加入到MHA成为从库
3. 实验环境
服务器类型 | 系统和IP地址 | 需要安装的组件 |
---|---|---|
MHA manager 节点服务器 | CentOS7.4(64 位) manager/192.168.110.131 | 安装MHA node 和 manager 组件 |
Master 节点服务器 | CentOS7.4(64 位) mysql1/192.168.110.135 | 安装mysql5.7、MHA node 组件 |
Slave1 节点服务器 | CentOS7.4(64 位) mysql1/192.168.110.136 | 安装mysql5.7、MHA node 组件 |
Slave1 节点服务器 | CentOS7.4(64 位) mysql1/192.168.110.137 | 安装mysql5.7、MHA node 组件 |
三、实验步骤
1、关闭防火墙和SElinux
systemctl disable firewalld
setenforce 0
2、Master、Slave1、Slave2 节点上安装 mysql5.7
实验环境事先装好的,这里不做图示说明
3、修改 Master、Slave1、Slave2 节点的主机名
hostnamectl set-hostname mysql2
hostnamectl set-hostname mysql3
4、修改 Master、Slave1、Slave2 节点的 Mysql主配置文件/etc/my.cnf
[mysqld]
server-id = 1
log_bin = master-bin
log-slave-updates = true
systemctl restart mysqld
##Slave1、Slave2 节点##
vim /etc/my.cnf
server-id = 2 #三台服务器的 server-id 不能一样
log_bin = master-bin
relay-log = relay-log-bin
relay-log-index = slave-relay-bin.index
systemctl restart mysqld
5、在 Master、Slave1、Slave2 节点上都创建两个软链接

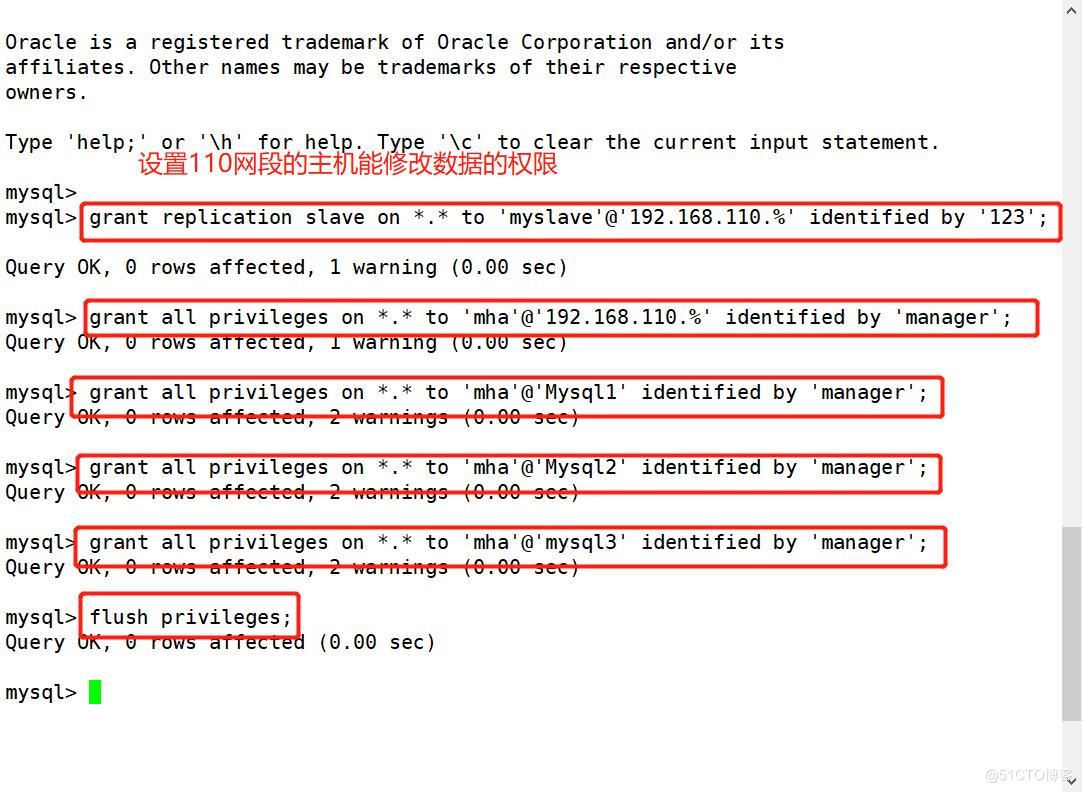

mysql -uroot -pabc123
grant replication slave on *.* to ‘myslave’@’192.168.110.%’ identified by ‘123’; #从数据库同步使用
grant all privileges on *.* to ‘mha’@’192.168.110.%’ identified by ‘manager’; #manager 使用
grant all privileges on *.* to ‘mha’@’mysql1’ identified by ‘manager’; #防止从库通过主机名连接不上主库
grant all privileges on *.* to ‘mha’@’mysql2’ identified by ‘manager’;
grant all privileges on *.* to ‘mha’@’mysql3’ identified by ‘manager’;
flush privileges;

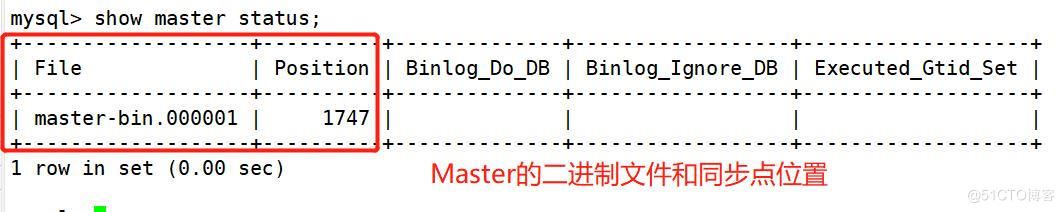

(2)在 Master 节点查看二进制文件和同步点
show master status;
+——————-+———-+————–+——————+——————-+
| File | Position | Binlog_Do_DB | Binlog_Ignore_DB | Executed_Gtid_Set |
+——————-+———-+————–+——————+——————-+
| master-bin.000001 | 1747 | | | |
+——————-+———-+————–+——————+——————-+
(3)在 Slave1、Slave2 节点执行同步操作
change master to master_host=’192.168.110.135′,master_user=’myslave’,master_password=’123′,master_log_file=’master-bin.000003′,master_log_pos=1747;
start slave;
(4)在 Slave1、Slave2 节点查看数据同步结果
show slave status\G
//确保 IO 和 SQL 线程都是 Yes,代表同步正常。
Slave_IO_Running: Yes
Slave_SQL_Running: Yes
(5)两个从库必须设置为只读模式:
set global read_only=1;
(6)插入数据测试数据库同步
##在 Master 主库插入条数据,测试是否同步##
create database test_db;
use test_db;
create table test(id int);
insert into test(id) values (1);
6、安装 MHA 软件
yum install epel-release –nogpgcheck -y
yum install -y perl-DBD-MySQL \
perl-Config-Tiny \
perl-Log-Dispatch \
perl-Parallel-ForkManager \
perl-ExtUtils-CBuilder \
perl-ExtUtils-MakeMaker \
perl-CPAN

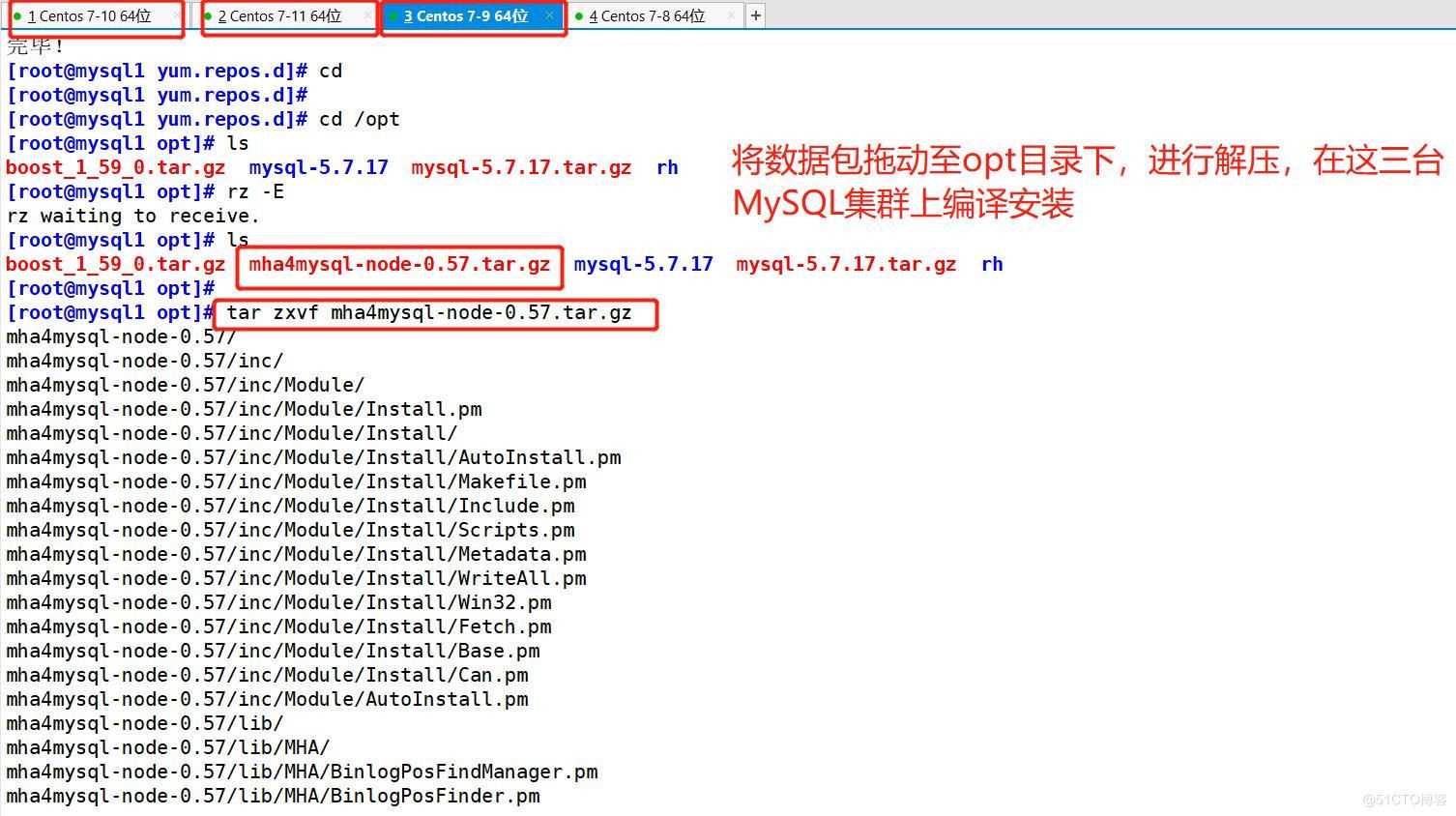

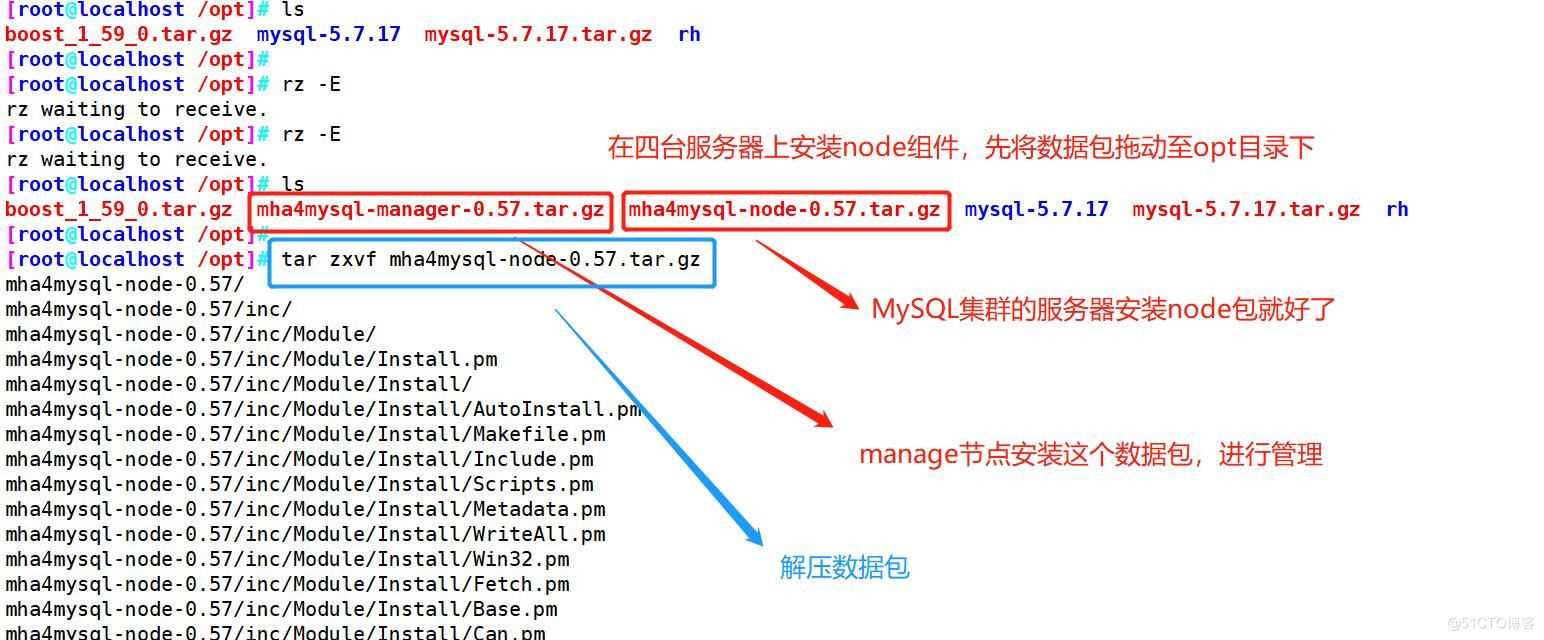

(2)安装 MHA 软件包,先在所有服务器上必须先安装 node 组件
对于每个操作系统版本不一样,这里 CentOS7.4 必须选择 0.57 版本。
在所有服务器上必须先安装 node 组件,最后在 MHA-manager 节点上安装 manager 组件,因为 manager 依赖 node 组件。
cd /opt
tar zxvf mha4mysql-node-0.57.tar.gz

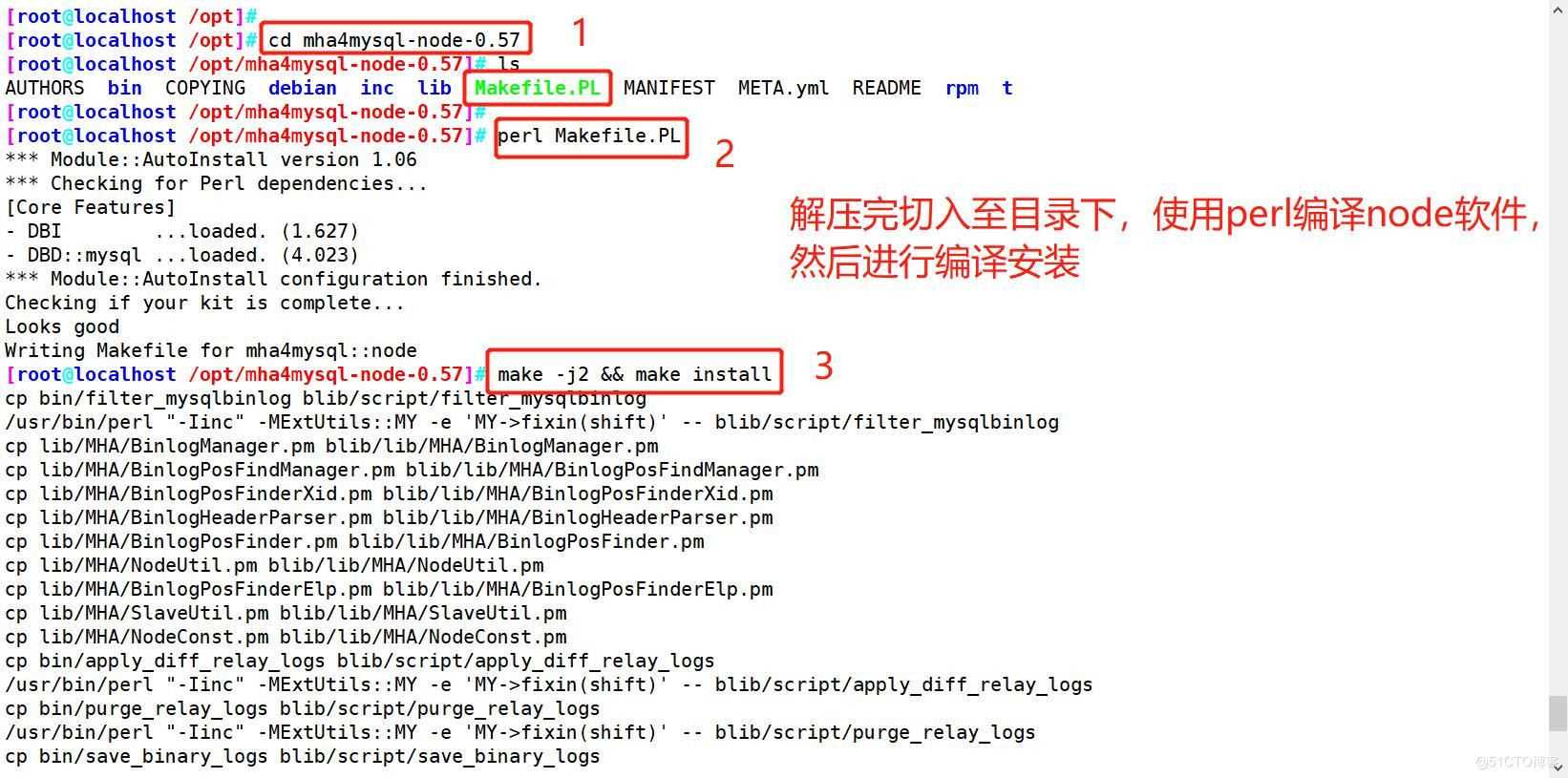

cd mha4mysql-node-0.57
perl Makefile.PL
make && make install
(3)在 MHA manager 节点上安装 manager 组件
cd /opt
tar zxvf mha4mysql-manager-0.57.tar.gz
cd mha4mysql-manager-0.57
perl Makefile.PL
make && make install

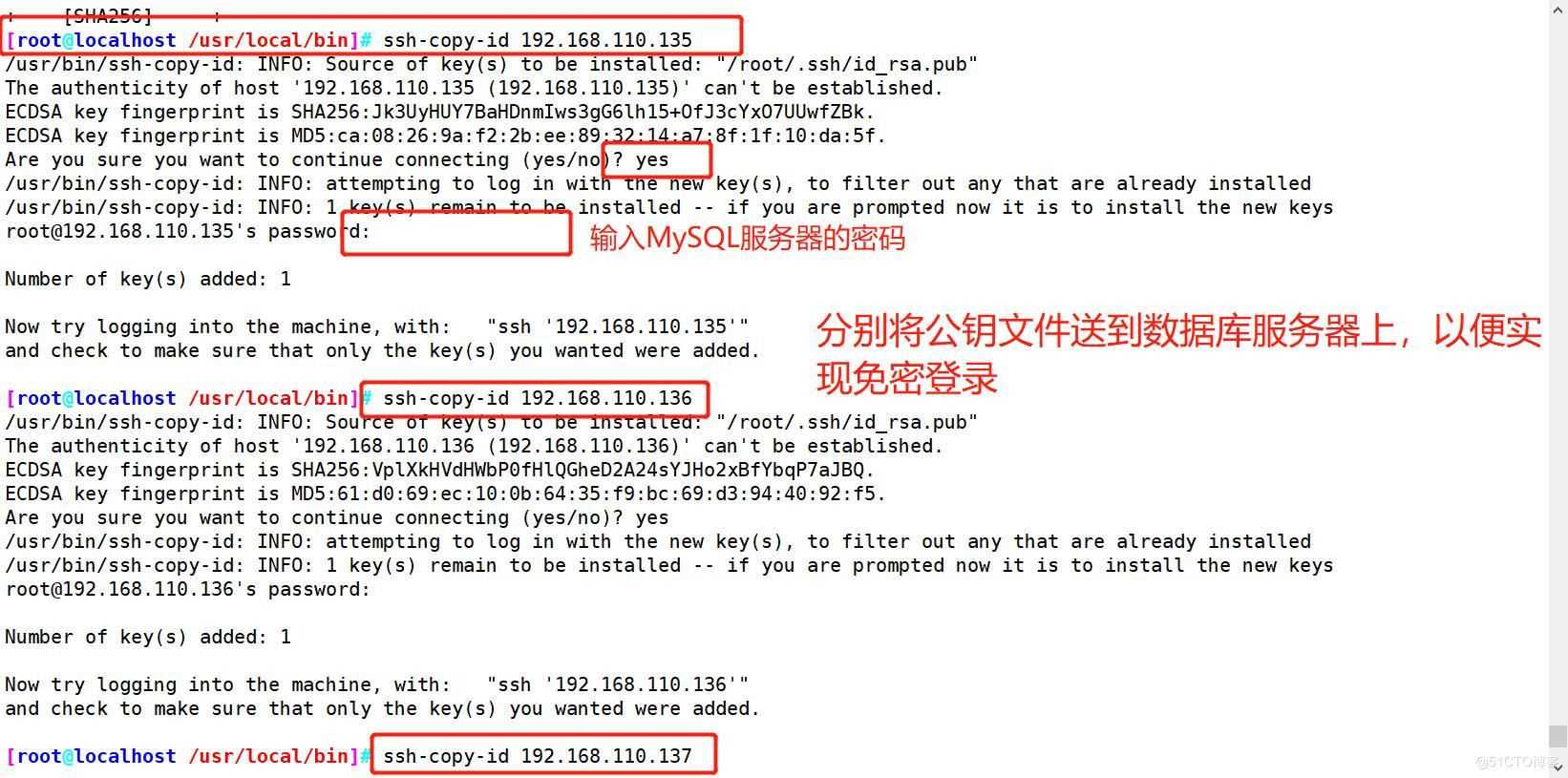

7、在所有服务器上配置无passwd认证

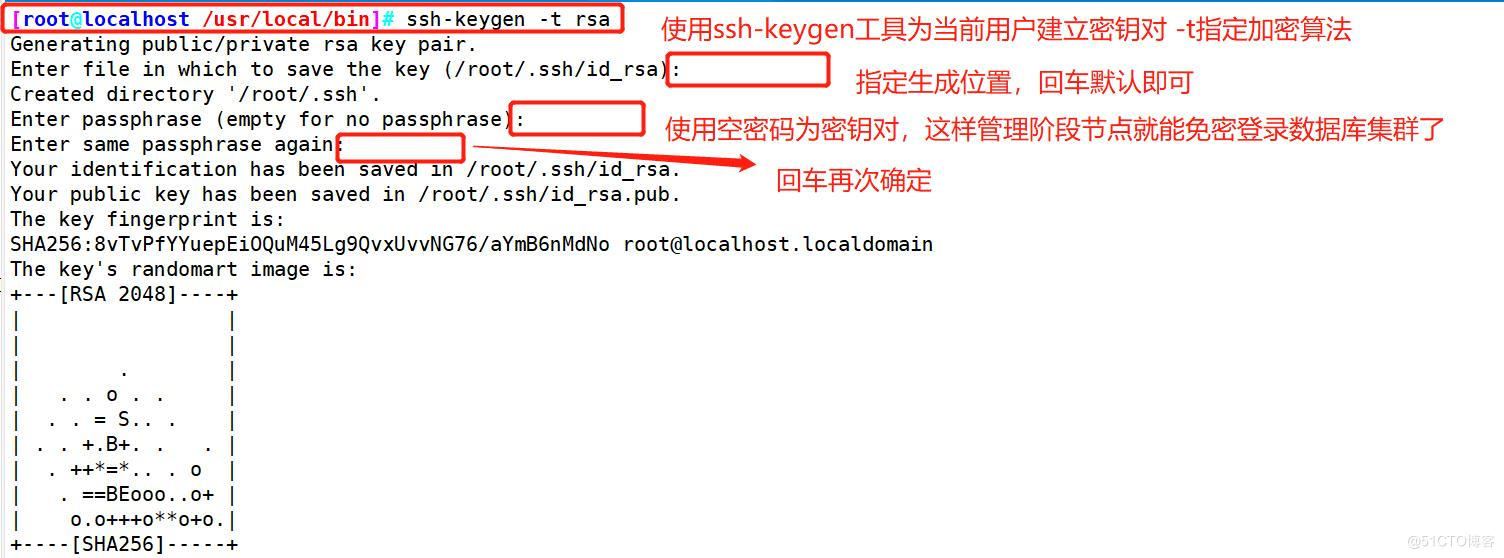

ssh-keygen -t rsa #一路按回车键
ssh-copy-id 192.168.80.10
ssh-copy-id 192.168.80.11
ssh-copy-id 192.168.80.12

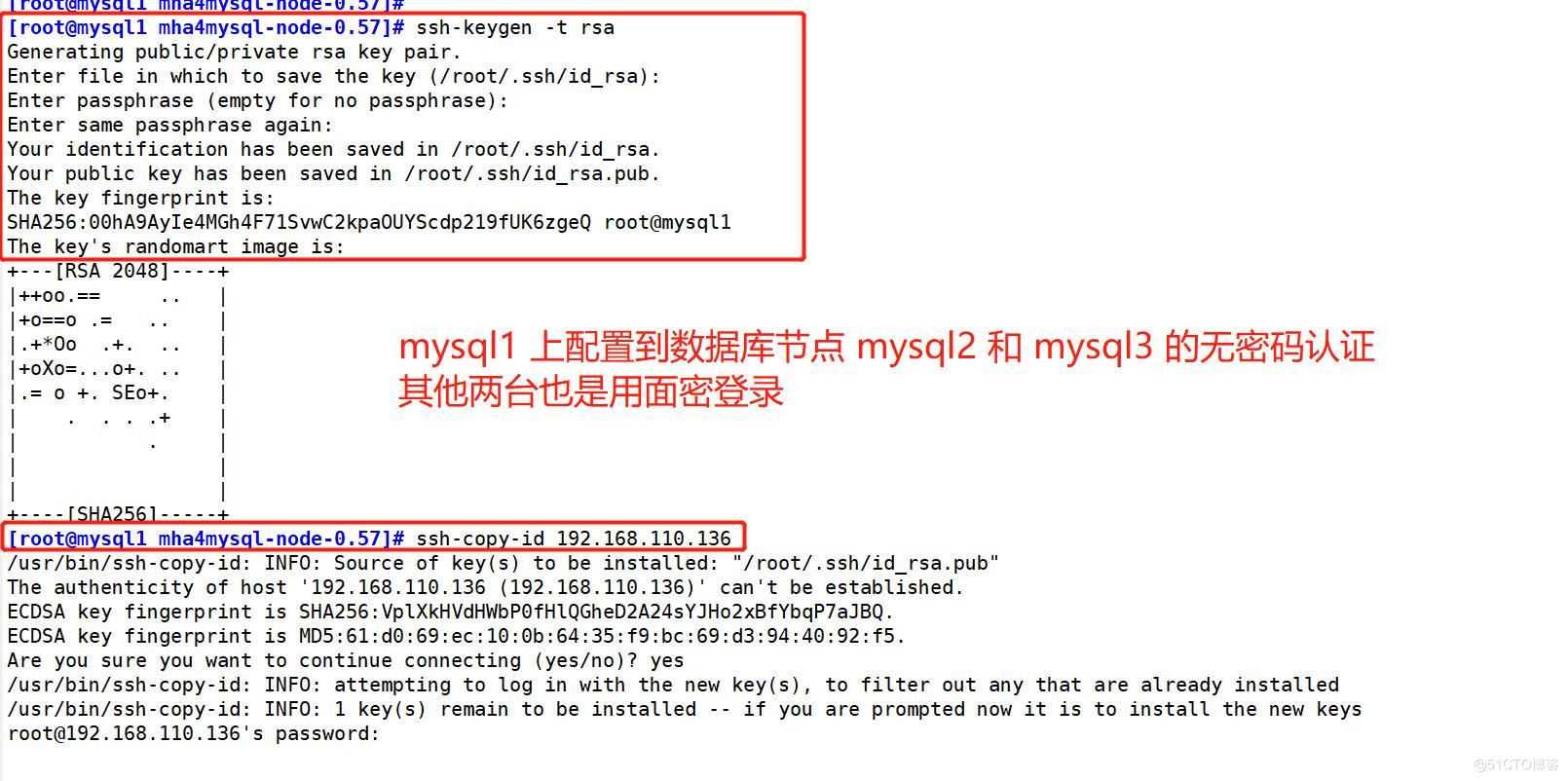

(2)在 mysql1 上配置到数据库节点 mysql2 和 mysql3 的无passwd认证
ssh-keygen -t rsa
ssh-copy-id 192.168.110.136
ssh-copy-id 192.168.110.137
(3)在 mysql2 上配置到数据库节点 mysql1 和 mysql3 的无passwd认证
ssh-keygen -t rsa
ssh-copy-id 192.168.80.10
ssh-copy-id 192.168.80.12
(4)在 mysql3 上配置到数据库节点 mysql1 和 mysql2 的无passwd认证
ssh-keygen -t rsa
ssh-copy-id 192.168.80.10
ssh-copy-id 192.168.80.11
8、在 manager 节点上配置 MHA

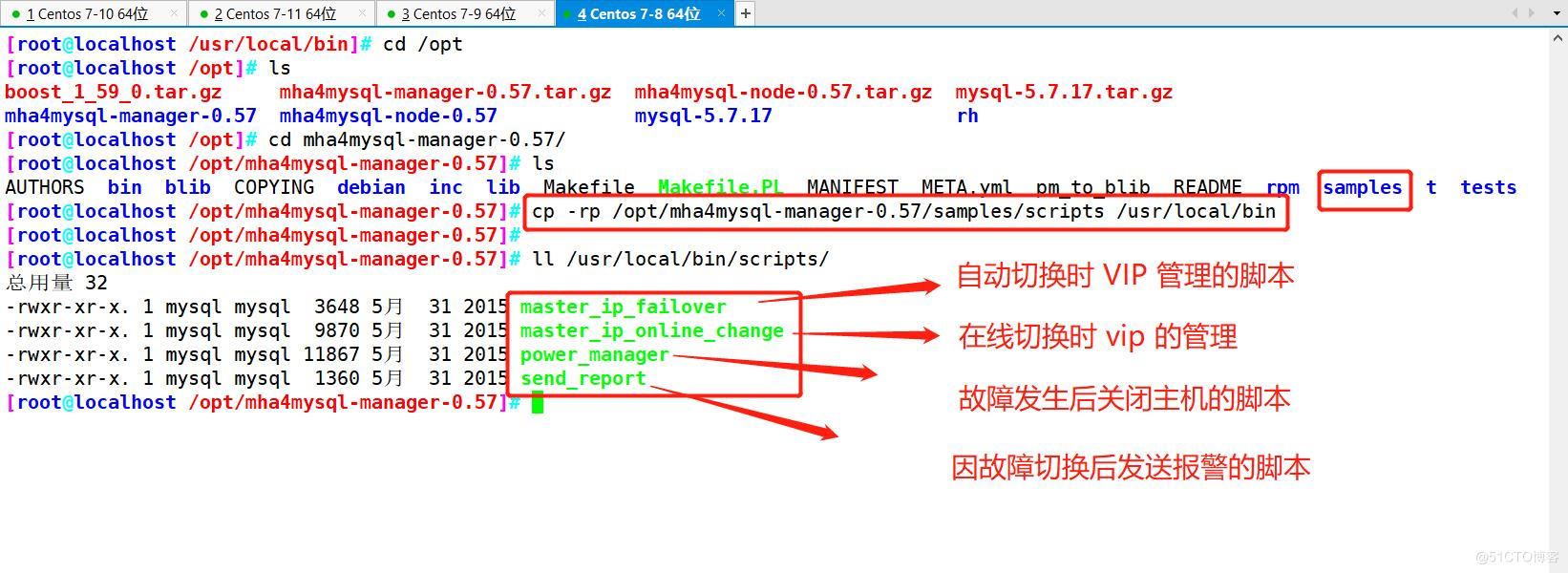

cp -rp /opt/mha4mysql-manager-0.57/samples/scripts /usr/local/bin
//拷贝后会有四个执行文件
ll /usr/local/bin/scripts/
———————————————————————————–
master_ip_failover #自动切换时 VIP 管理的脚本
master_ip_online_change #在线切换时 vip 的管理
power_manager #故障发生后关闭主机的脚本
send_report #因故障切换后发送报警的脚本
———————————————————————————–
(2)复制上述的自动切换时 VIP 管理的脚本到 /usr/local/bin 目录,这里使用master_ip_failover脚本来管理 VIP 和故障切换
cp /usr/local/bin/scripts/master_ip_failover /usr/local/bin
(3)修改内容如下:(删除原有内容,直接复制并修改vip相关参数。可在拷贝前输入 :set paste 解决vim粘贴乱序问题)
vim /usr/local/bin/master_ip_failover
#!/usr/bin/env perl
use strict;
use warnings FATAL => ‘all’;
use Getopt::Long;
my (
$command, $ssh_user, $orig_master_host, $orig_master_ip,
$orig_master_port, $new_master_host, $new_master_ip, $new_master_port
);
#############################添加内容部分#########################################
my $vip = ‘192.168.80.200’; #指定vip的地址
my $brdc = ‘192.168.80.255’; #指定vip的广播地址
my $ifdev = ‘ens33’; #指定vip绑定的网卡
my $key = ‘1’; #指定vip绑定的虚拟网卡序列号
my $ssh_start_vip = “/sbin/ifconfig ens33:$key $vip”; #代表此变量值为ifconfig ens33:1 192.168.80.200
my $ssh_stop_vip = “/sbin/ifconfig ens33:$key down”; #代表此变量值为ifconfig ens33:1 192.168.80.200 down
my $exit_code = 0; #指定退出状态码为0
#my $ssh_start_vip = “/usr/sbin/ip addr add $vip/24 brd $brdc dev $ifdev label $ifdev:$key;/usr/sbin/arping -q -A -c 1 -I $ifdev $vip;iptables -F;”;
#my $ssh_stop_vip = “/usr/sbin/ip addr del $vip/24 dev $ifdev label $ifdev:$key”;
##################################################################################
GetOptions(
‘command=s’ => \$command,
‘ssh_user=s’ => \$ssh_user,
‘orig_master_host=s’ => \$orig_master_host,
‘orig_master_ip=s’ => \$orig_master_ip,
‘orig_master_port=i’ => \$orig_master_port,
‘new_master_host=s’ => \$new_master_host,
‘new_master_ip=s’ => \$new_master_ip,
‘new_master_port=i’ => \$new_master_port,
);
exit &main();
sub main {
print “\n\nIN SCRIPT TEST====$ssh_stop_vip==$ssh_start_vip===\n\n”;
if ( $command eq “stop” || $command eq “stopssh” ) {
my $exit_code = 1;
eval {
print “Disabling the VIP on old master: $orig_master_host \n”;
&stop_vip();
$exit_code = 0;
};
if ($@) {
warn “Got Error: $@\n”;
exit $exit_code;
}
exit $exit_code;
}
elsif ( $command eq “start” ) {
my $exit_code = 10;
eval {
print “Enabling the VIP – $vip on the new master – $new_master_host \n”;
&start_vip();
$exit_code = 0;
};
if ($@) {
warn $@;
exit $exit_code;
}
exit $exit_code;
}
elsif ( $command eq “status” ) {
print “Checking the Status of the script.. OK \n”;
exit 0;
}
else {
&usage();
exit 1;
}
}
sub start_vip() {
`ssh $ssh_user\@$new_master_host \” $ssh_start_vip \”`;
}
## A simple system call that disable the VIP on the old_master
sub stop_vip() {
`ssh $ssh_user\@$orig_master_host \” $ssh_stop_vip \”`;
}
sub usage {
print
“Usage: master_ip_failover –command=start|stop|stopssh|status –orig_master_host=host –orig_master_ip=ip –orig_master_port=port –new_master_host=host –new_master_ip=ip –new_master_port=port\n”;
}
(4)创建 MHA 软件目录并拷贝配置文件,这里使用app1.cnf配置文件来管理 mysql 节点服务器
mkdir /etc/masterha
cp /opt/mha4mysql-manager-0.57/samples/conf/app1.cnf /etc/masterha
vim /etc/masterha/app1.cnf #删除原有内容,直接复制并修改节点服务器的IP地址
[server default]
manager_log=/var/log/masterha/app1/manager.log #manager日志
manager_workdir=/var/log/masterha/app1 #manager工作目录
master_binlog_dir=/usr/local/mysql/data/ #master保存binlog的位置,这里的路径要与master里配置的binlog的路径一致,以便MHA能找到
master_ip_failover_script=/usr/local/bin/master_ip_failover #设置自动failover时候的切换脚本,也就是上面的那个脚本
master_ip_online_change_script=/usr/local/bin/master_ip_online_change #设置手动切换时候的切换脚本
password=manager #设置mysql中root用户的passwd,这个passwd是前文中创建监控用户的那个passwd
ping_interval=1 #设置监控主库,发送ping包的时间间隔,默认是3秒,尝试三次没有回应的时候自动进行failover
remote_workdir=/tmp #设置远端mysql在发生切换时binlog的保存位置
repl_password=123 #设置复制用户的passwd
repl_user=myslave #设置复制用户的用户
report_script=/usr/local/send_report #设置发生切换后发送的报警的脚本
secondary_check_script=/usr/local/bin/masterha_secondary_check -s 192.168.80.11 -s 192.168.80.12 #指定检查的从服务器IP地址
shutdown_script=”” #设置故障发生后关闭故障主机脚本(该脚本的主要作用是关闭主机防止发生脑裂,这里没有使用)
ssh_user=root #设置ssh的登录用户名
user=mha #设置监控用户root
[server1]
hostname=192.168.80.10
port=3306
[server2]
hostname=192.168.80.11
port=3306
candidate_master=1
#设置为候选master,设置该参数以后,发生主从切换以后将会将此从库提升为主库,即使这个从库不是集群中最新的slave
check_repl_delay=0
#默认情况下如果一个slave落后master 超过100M的relay logs的话,MHA将不会选择该slave作为一个新的master, 因为对于这个slave的恢复需要花费很长时间;通过设置check_repl_delay=0,MHA触发切换在选择一个新的master的时候将会忽略复制延时,这个参数对于设置了candidate_master=1的主机非常有用,因为这个候选主在切换的过程中一定是新的master
[server3]
hostname=192.168.80.12
port=3306
9、第一次配置需要在 Master 节点上手动开启虚拟IP
10、在 manager 节点上测试 ssh 无passwd认证,如果正常最后会输出 successfully,如下所示。
11、在 manager 节点上测试 mysql 主从连接情况,最后出现 MySQL Replication Health is OK 字样说明正常。如下所示。

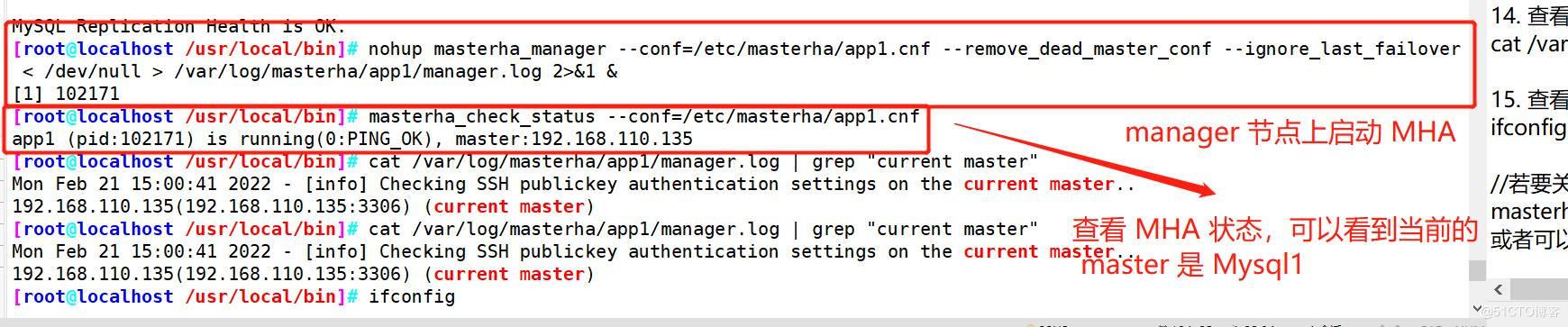

12、在 manager 节点上启动 MHA
13、查看 MHA 状态,可以看到当前的 master 是 Mysql1 节点。
14、查看 MHA 日志,也以看到当前的 master 是 192.168.80.10,如下所示。

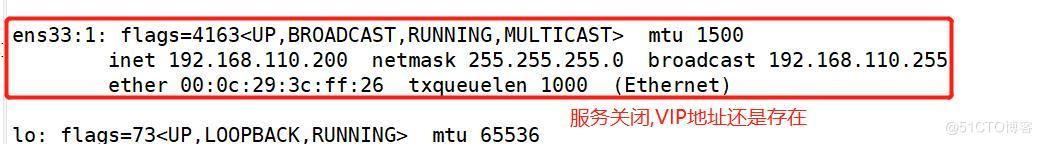

15、查看 Mysql1 的 VIP 地址 192.168.80.200 是否存在,这个 VIP 地址不会因为 manager 节点停止 MHA 服务而消失。
//若要关闭 manager 服务,可以使用如下命令。
masterha_stop –conf=/etc/masterha/app1.cnf
或者可以直接采用 kill 进程 ID 的方式关闭。
