MySQL B-tree与B+tree索引数据结构剖析

一、产生的背景

二叉查找树的查找时间复杂度是O(logN)，整体的查询效率已经足够高了，那么为什么还会有B树和B+树的进化演进呢? 主要的原因是：二叉树可能会退化成一个线性树，造成磁盘IO次数增高的问题，当有大量的数据存储的时候，二叉查找树查询不能将所有的数据加载到内存中，只能逐一加载磁盘页，每个磁盘对应树的节点，造成大量的磁盘IO操作（最坏的情况IO次数为树的高度），平衡二叉树由于树深度过大而造成磁盘IO读写过于频繁，进而导致效率低下。所以，为了减少磁的IO的次数，必须降低树的深度，将瘦高的树变得矮胖。

1.1 进化要求

• 每个结点能存储多个元素
• 摒弃二叉树结构，采用多叉树

二、B-tree

B-Tree是一种多叉的平衡搜索树（并不一定是二叉的），以一个三阶B-tree为例子来分析，每个储存块都包含：关键字和指向孩子结点的指针，最多有M个孩子，M的大小主要取决于每个存储块的容量和数据库的配置，M表示M阶数的意思。

2.1 B-tree特性

• 根节点至少包括两个孩子，范围是[2,M]；
• 树中每个节点最多包含M阶数个孩子（M是阶数，3阶，即：每个节点最多包含3个孩子）；
• 除了根节点和叶子结点以外，其他每个节点至少有ceil(M/2)个孩子节点，ceil是取上限函数（M是阶数，3阶，即：每个节点至少有2个孩子）；
• 所有的叶子结点都位于同一层。

假设每个非叶子节点包含n个关键字信息，其中：

• Ki(i=1,2..,n)为关键字，且关键字按顺序升序排序K(i-1)< Ki；
• 关键字的个数n必须满足：[ceil(m/2)-1]<=n<=m-1（非叶子结点的关键字 = 指向孩子的指针个数-1）；
• 非叶子结点的指针：P[1],P[2],…,P[M]；其中P[1]指向关键字小于K[1]的子树（即：3和5均小于8），P[M]指向关键字大于K[M-1]的子树（即：13和15均大于12），其他P[i]指向关键字属于(K[i-1],K[i])的子树，是开区间（即：9和10都处于8-12区间）；

假设需要查询数据15，查询步骤：

• 首先从根部开始找，15<17，往左边P1找，P1指向的子树关键字为8和12；
• 由于15比8和12都大，因此会找到P3；
• P3指向了13和15，13<15，最终找到15；
• 查找的时间复杂度为O(logN)。

三、B+tree

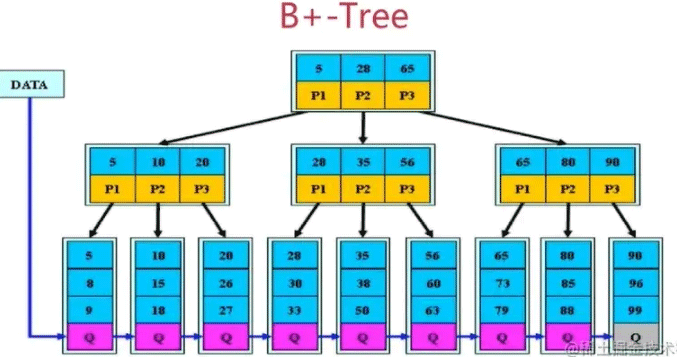

3.1 B+tree特性

B+树是B树的变体，其定义基本上与B树相同，除了：

• 非叶子结点的子树指针与关键字的个数相同；
• 非叶子结点的子树指针P[i]，指向关键字值 [K[i],K[i+1])的子树，左闭右开区间；
• 非叶子结点仅用于索引，数据都保存在叶子结点中；
• 所有的叶子结点均有一个链指针指向下一个叶子结点；
• B+树非叶子结点仅用来存放索引，能存储更多的关键字，使得B+树相对于B树来说更矮壮，能存储更多数据。
• 所有的数据都存储在叶子结点。

四、结论

B+tree相比B-tree更适合用来存储索引，原因如下：

• B+树的磁盘读写代价更低，B+树内部节点不存放数据，只存放索引信息，因此其内部节点相对B-tree会更小，所以同一个盘快就能存储更多的关键字，一次性读入内存中需要查找的关键字也就越多，因此IO次数也就越低。
• B+树的查询效率更加稳定，由于B+树内部节点并不是指向文件内容的节点，而只是叶子节点关键字的索引，索引任何一个数据的查询都必须是：任何关键字查询都是从根节点到叶子节点的查询路线，因此每个数据的查询效率都是稳定一致的。
• B+树跟有利于对数据的扫描，B-tree在解决磁盘IO性能同时并没有解决元素遍历效率低下问题，而B+树只需要遍历叶子节点就可以实现对所有关键字的扫描，所有对数据库频繁的范围查询是有着更高的查询性能。
