PowerDesigner15.1连接oracle11g逆向生成ER图

本文为大家分享了PowerDesigner15.1连接oracle11g逆向生成ER图，供大家参考，具体内容如下

1. 创建dmp

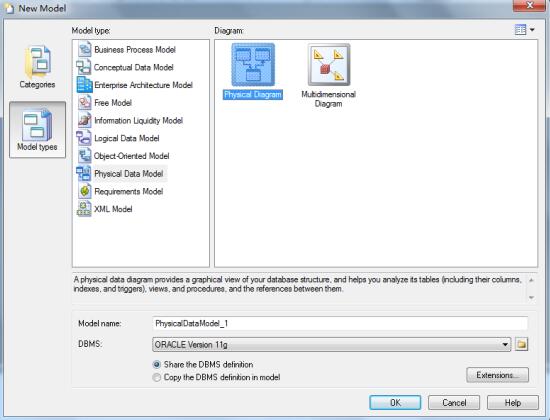

选择菜单File->New Model，【Model type】选择Physical Data Model，【Model name】 自由定名，【DBMS】选择“ORACLE Version 11g”，点击OK。

2.创建数据源

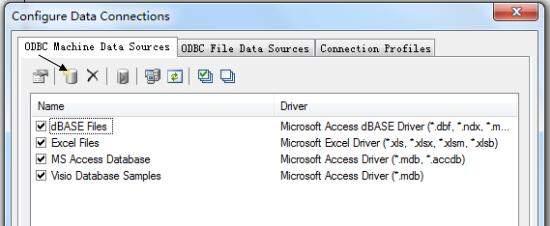

点击添加数据源

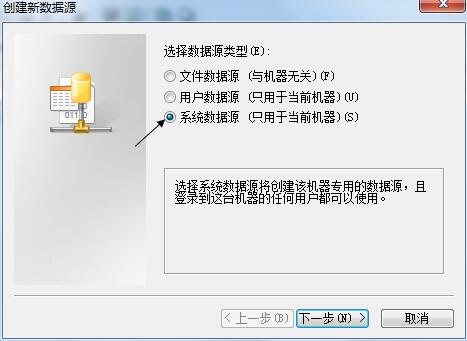

选择‘系统数据源’，下一步

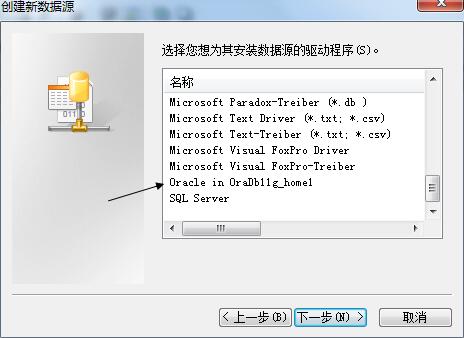

选择 oracle in OraDb11g_home1  下一步

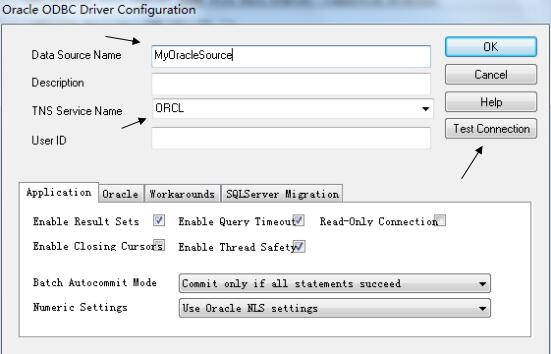

然后 点击完成  弹出下面对话框：

Data dource Name 自由命名
TNS Service Name 选择ORCL

点击 Test Connection 测试 是否成功  ！

输入 用户名 和 密码 点击OK

点击OK  确定 完成数据源添加。

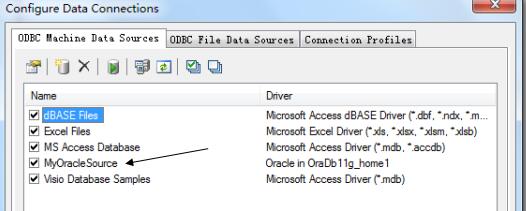

3.选择DataBase->Configure Connections 查看新建的数据源。

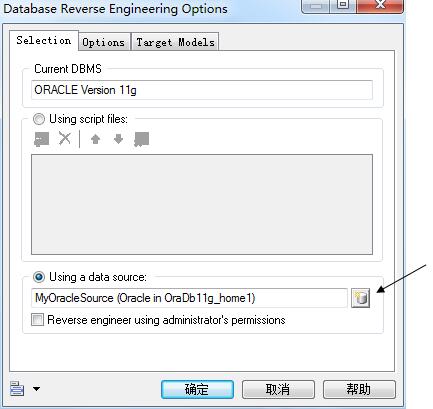

4.选择菜单Database—Update Model Database，选择Using a data source，点击右侧的选择按钮；

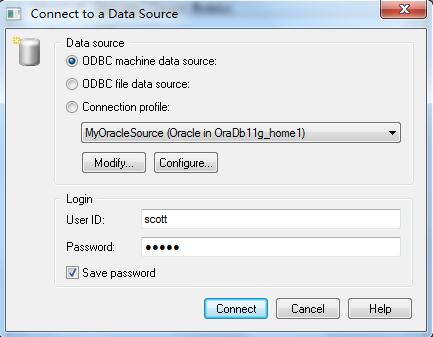

如下图  点击 connect。

然后点击 确定 ：

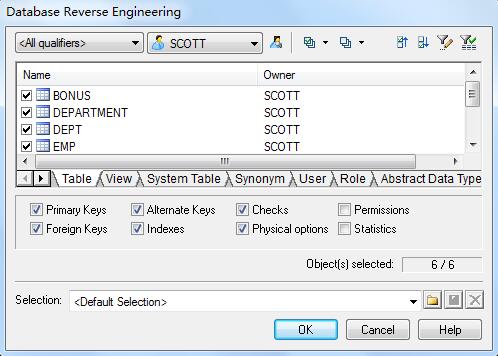

可选择所需表  导出ER图。
